Ideales Klima für Innovationen



Luftbefeuchtung im Innovationszentrum (IVZ) der Heidelberger Druckmaschinen AG

Ideales Klima für Innovationen


Das Innovationszentrum der Heidelberger Druckmaschinen AG (Heidelberg) am Standort Wiesloch-Walldorf ist nach dem Umbau einer ehemaligen Produktionshalle die modernste Entwicklungsstätte der grafischen Industrie. Für eine optimale Luftfeuchte auf dem High-Tech-Campus sorgt eine DRAABE Luftbefeuchtung in unterschiedlichen Bereichen.

Wo früher hochqualifizierte Mitarbeiter Druckmaschinen für das Mittelformat produzierten, ist auf 40.000 m² eine beeindruckende Innovationsschmiede der Superlative mit über 1.000 Arbeitsplätzen entstanden. Das Ende 2018 eröffnete Innovationszentrum (IVZ) soll für Heidelberg die digitale Transformation in der Druckbranche und im eigenen Unternehmen vorantreiben. Im Fokus der zahlreichen Innovationsprojekte stehen der Ausbau des Digitaldruckportfolios und im Offsetdruckbereich die Weiterentwicklung für den autonomen Druck, bei dem der Mensch nur noch in den Prozess eingreift, den das System selbst nicht lösen kann. Dass der Faktor Mensch trotz zunehmender Digitalisierung den größten Stellenwert besitzt, unterstreicht das IVZ in besonderer Weise.

Wohlfühlen im Atrium

Die insgesamt rund 27.000 m² große Bürofläche der ehemaligen Produktionshalle 10 ist in 16 Quartiere eingeteilt. Transparenz, Teamarbeit und Kommunikation stehen hier im Mittelpunkt der innovativen Arbeitswelten. Als Treffpunkt und Kommunikationszentrum zugleich ist das Atrium in der Hallenmitte zentraler Anlaufpunkt für alle Mitarbeiter. Dort finden Veranstaltungen, Präsentationen und Besprechungen statt und viele Mitarbeiter verbringen hier ihre Mittagspausen. Eine der größten Herausforderungen beim Umbau der Produktionshalle war neben der Akustik- und Lichtsituation die Anpassung des Raumklimas an die neue Nutzung. Durch das enorme Raumvolumen und den vorhandenen Luftwechsel lag im Atrium ein besonderes Augenmerk auf einer möglichst optimalen Luftfeuchte. Für die zusätzliche Luftbefeuchtung setzt Heidelberg das System DRAABE TurboFogNeo ein. In sechs Meter Höhe sorgen individuell positionierte Hochdruckdüsen-Luftbefeuchter für ein angenehm frisches Raumklima.

Bewährte Luftbefeuchtung

Bei der Wahl des Luftbefeuchtungsystems konnte Heidelberg auf über 20 Jahre Erfahrung zurückgreifen: In den Fertigungshallen der Heidelberger Druckmaschinen AG wurden bereits 1996 die ersten DRAABE Hochdruckdüsen-Luftbefeuchter eingesetzt. Insgesamt über 200 Geräte sind dort zur Sicherung eines störungsfreien Druckprozesses im Einsatz, u.a. auch im Print Media Center Commercial. Das DRAABE System TurboFogNeo kann flexibel auf jede vorhandene Raumanforderung zugeschnitten werden: Decken- oder Wandmontage, Düsenleistung, Positionierung und Anzahl der Geräte sind frei wählbar. Diese Flexibilität wurde auch beim Umbau der Halle 10 vollständig ausgenutzt. Neben dem Atrium sind auch Teilflächen des insgesamt 10.000 m² großen Areals für Labore und den Versuch mit dem TurboFogNeo System ausgestattet. Die kontrollierte Luftfeuchte schützt hier vor elektrostatischen Aufladungen und sichert eine konstante Materialbeschaffenheit ohne Störungen im Prüf- oder Druckprozess. Jeder Hallenbereich hat unterschiedliche Anforderungen an die optimale Luftfeuchte, die mit dem DRAABE System individuell erfüllt werden können.

Service rundum

Für den hygienischen und sicheren Betrieb der Luftbefeuchtung wird das Befeuchtungswasser über eine mehrstufige systemeigene DRAABE Wasseraufbereitung entkeimt und vollständig demineralisiert. Umkehrosmose, Hochdruckpumpe und die zur Vollentsalzung eingesetzte Leitwertsynthese sind wartungsfreundlich in mobile Kleincontainer eingebaut. Halbjährlich erhält das Heidelberg Facility Management vom Hersteller Condair Systems komplett gewartete und gereinigte Systeme zum Austausch. Dieser automatische Service ermöglicht einen geringen Aufwand beim Betrieb der Luftbefeuchtung: Die Container sind mit wenigen Handgriffen getauscht, ohne dass sich das Facility Management um die Wartung kümmern oder auf einen Techniker warten muss. Im Falle einer Störung ist innerhalb von 24 Stunden ein Austauschsystem vor Ort. Damit Heidelberg den hygienischen Betrieb der Luftbefeuchtung auch langfristig nachweisen kann, ist im Servicepaket der Condair Systems eine regelmäßige Zertifizierung der Anlage durch den Verein Deutscher Ingenieure (VDI) enthalten. Einmal jährlich wird die gesamte Anlage inkl. Luftemissionen und Keimzahlen von VDI Fachingenieuren überprüft und protokolliert. Dadurch wird dokumentiert, dass das System im laufenden Betrieb dem aktuellen Stand der Technik nach VDI 6022, Blatt 6 entspricht und die Forderungen des Arbeitsschutzes umfassend erfüllt.

    Für Mensch und Maschine

    Vom zentralen Atrium über Elektronik- und Reinraumlabore bis hin zu den Versuchsbereichen sichert die konstant geregelte Luftfeuchte im Heidelberg Innovationszentrum optimale Klimabedingungen für Mensch, Material und Maschine. Damit trägt auch die Direkt-Raumluftbefeuchtung einen Teil am Erfolg der neu geschaffenen innovativen Arbeitswelten: Mit dem Umbau der ehemaligen Produktionshalle 10 in ein Innovationszentrum für über 1.000 Mitarbeiter hat Heidelberg viele Herausforderungen gelöst, um kreative, agile und stimulierende neue Arbeitsplätze zu schaffen. Die hohe Akzeptanz der Mitarbeiter zeigt, dass das gut gelungen ist.

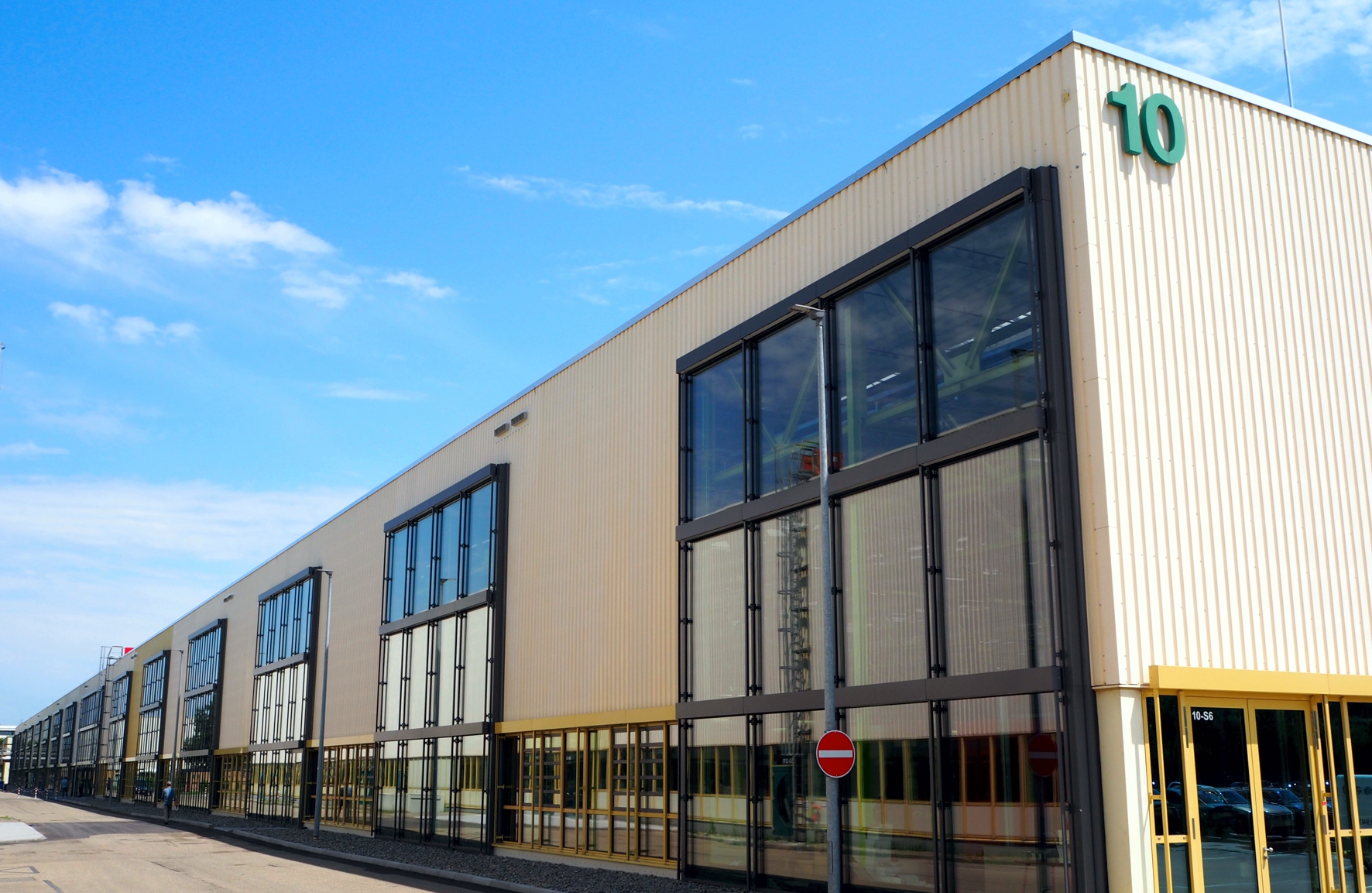

    Die ehemalige Produktionshalle 10 ist jetzt das neue Heidelberg Innovationszentrum mit 40.000 m² Fläche

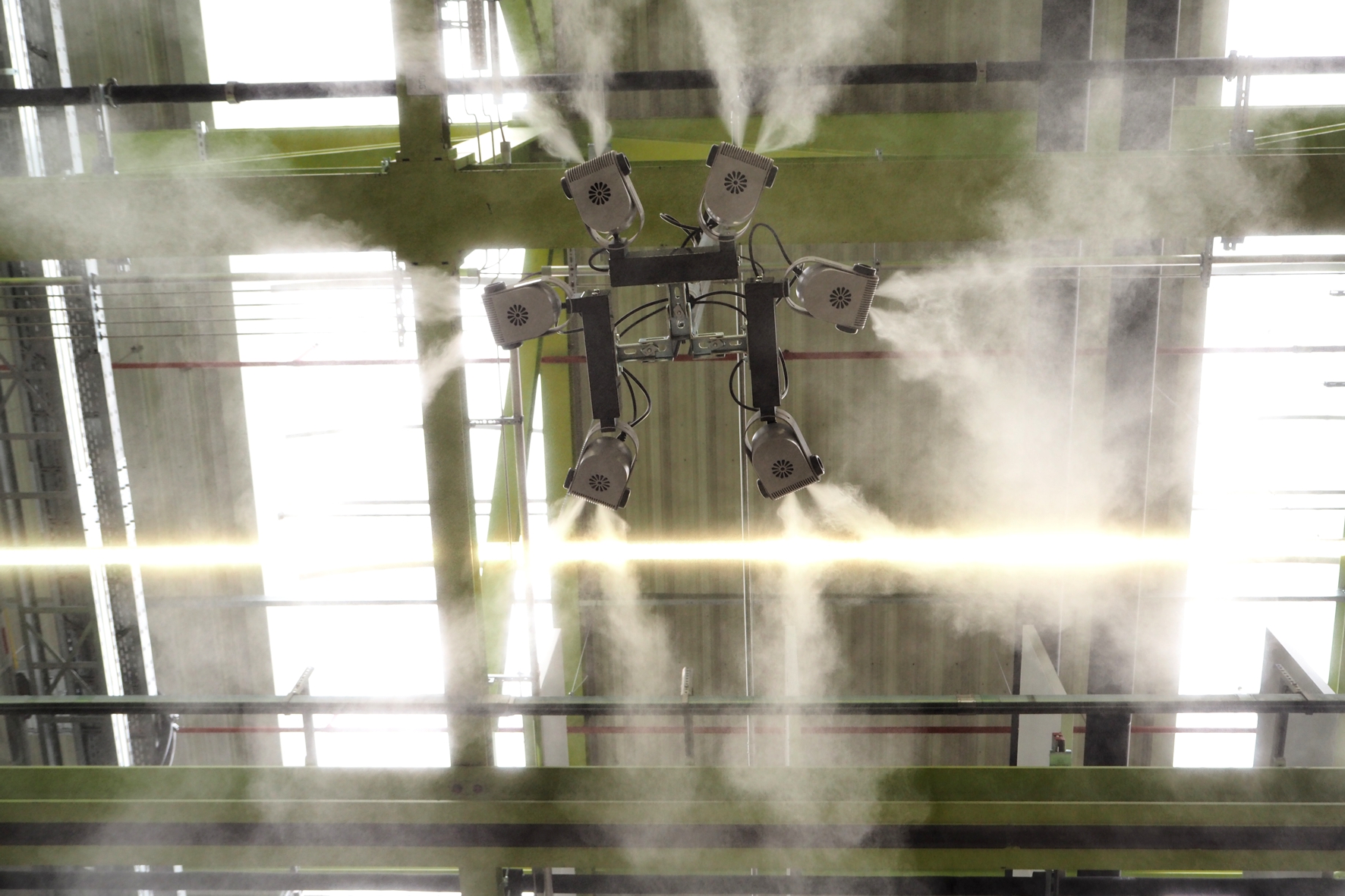

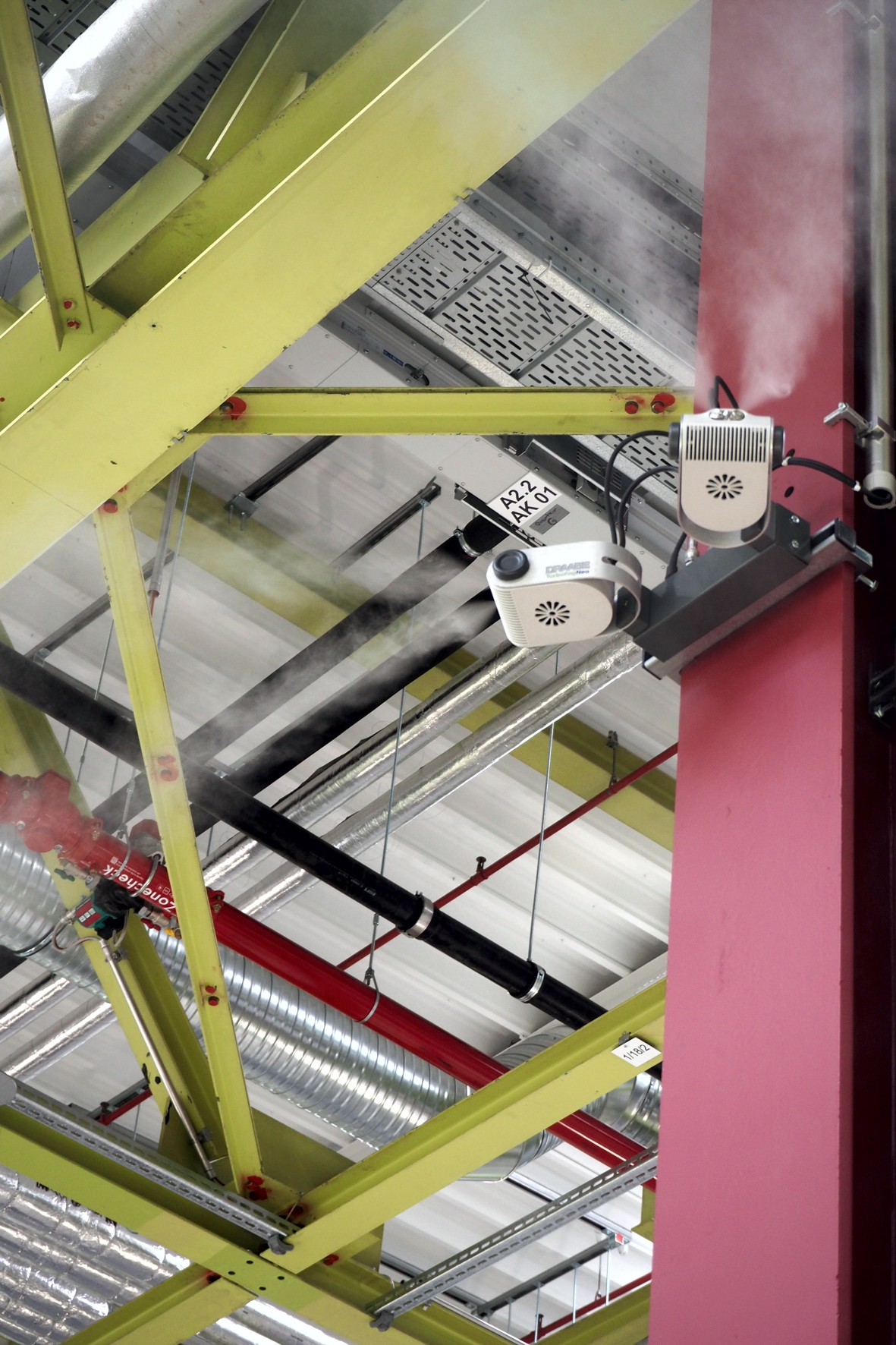

    Individuelle Positionierung und Leistung zeichnen die DRAABE Luftbefeuchtung aus

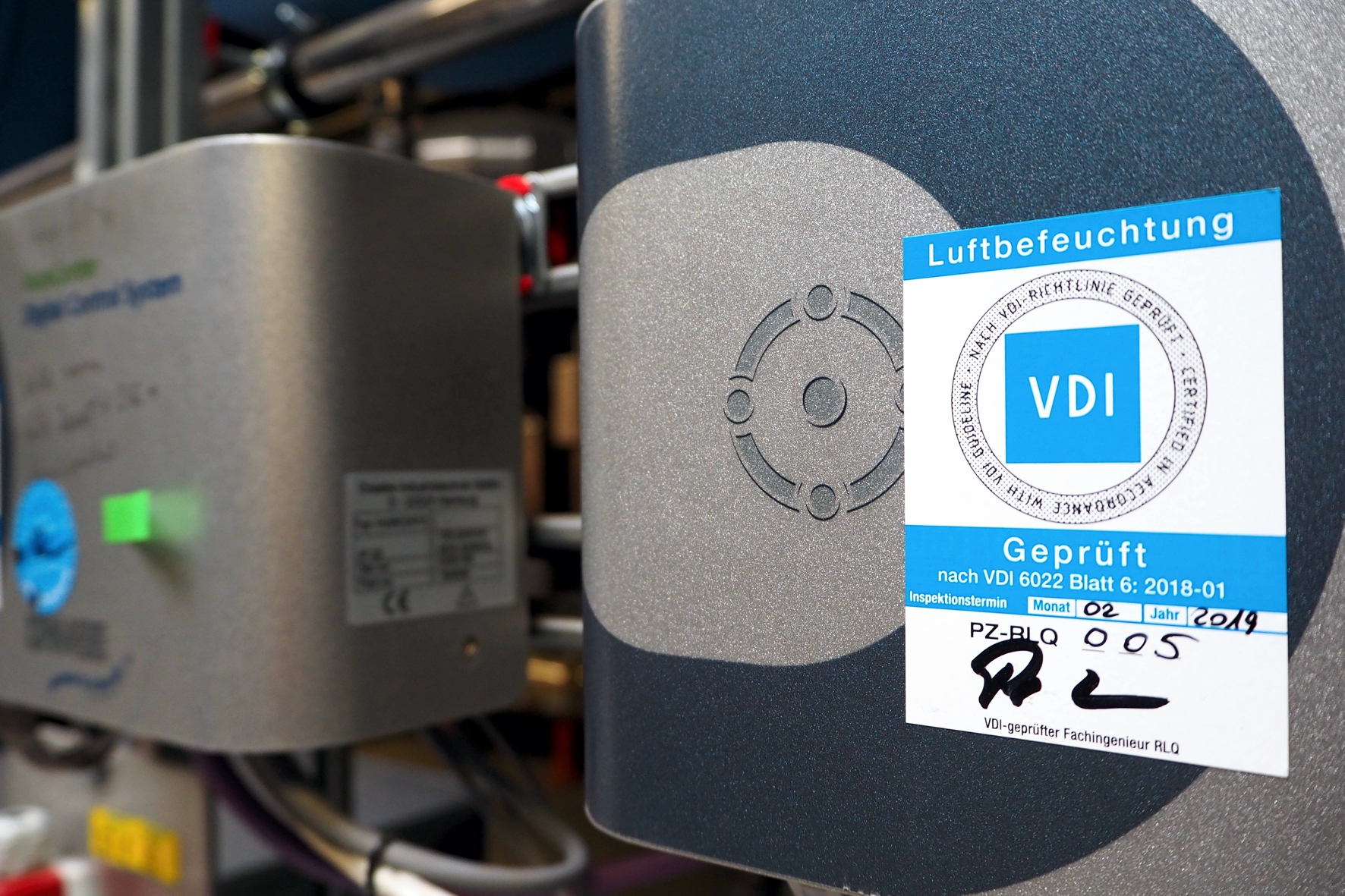

    Jährliche Zertifizierungen nach VDI 6022 Blatt 6 dokumentieren den hygienischen Betrieb der Luftbefeuchtung und Wasseraufbereitung



      Zurück zur Übersicht

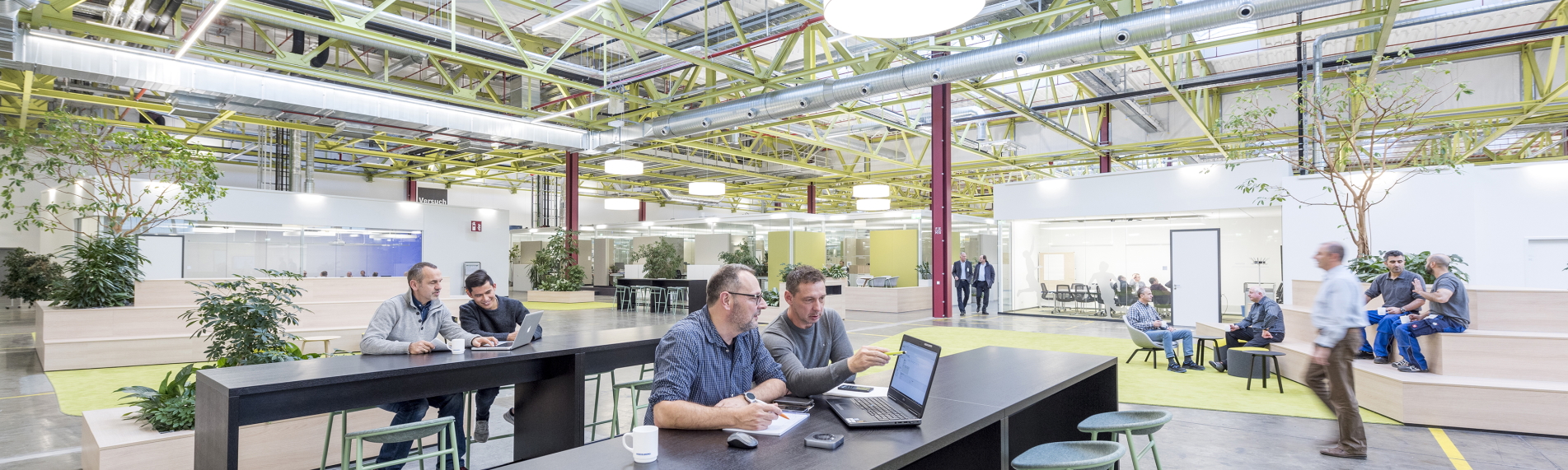

      DRAABE TurboFogNeo im Atrium
